タイルーフの性能

長く使い続ける屋根材だからこそ、
確かな性能を。

安心を支えるタイルーフの屋根材性能をご確認ください。

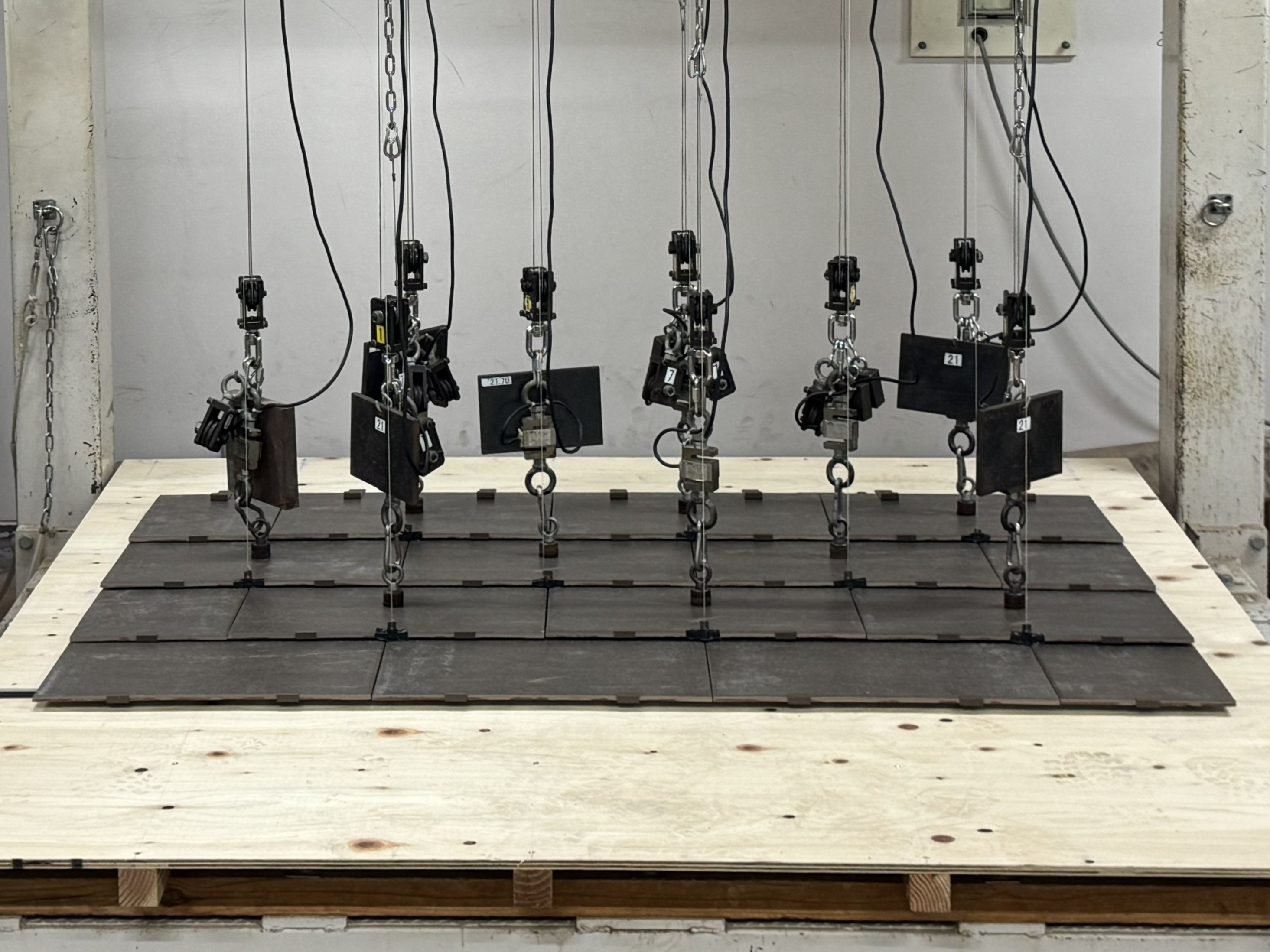

01-1耐風性能（一般部）

試験体：タイルーフ（構造用合板 t=12㎜の下地にストッパー金具で固定）

試験機関：愛知県産業技術センター三河窯業試験場

試験方法：耐風性能試験 150サイクル法

【試験条件】

耐風荷重　4,557N/㎡

基準風速 46m/s、平均屋根高さ18ｍ、屋根勾配4.5/10

屋根の部位棟端部　荷重回数 150サイクル

試験該当地域　沖縄県

※ 基準風速は建設省告示第1454号に地域毎で規定し、
　風圧力の算定は建設省告示第1458号に規定されている構造計算式を使用して算定する。

【試験結果】

耐風荷重　4,557 N/㎡

150サイクル

異常なし／適合

愛知県産業技術センター三河窯業試験場で実施した耐風性能試験の動画をご覧いただけます。

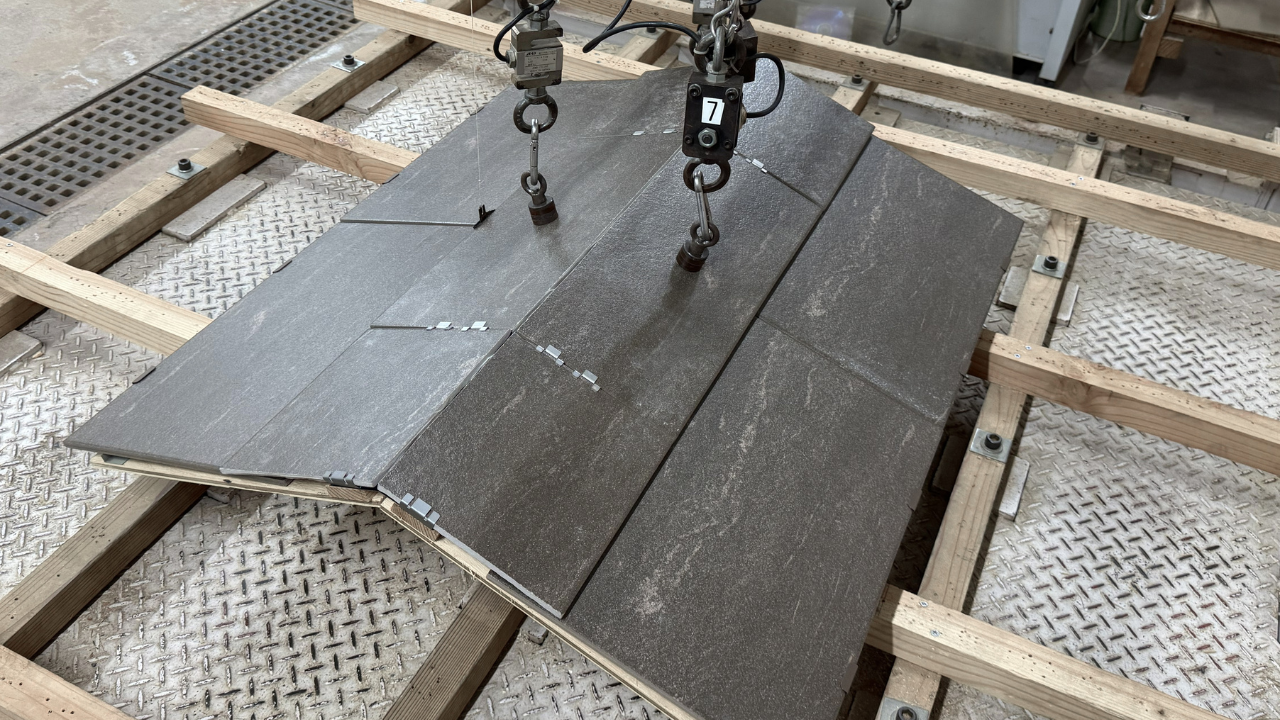

01-2耐風性能（棟タイル）

試験体：タイルーフ棟タイル（構造用合板 t=9㎜の下地に棟クリップで固定）

試験機関：愛知県産業技術センター三河窯業試験場

試験方法：耐風性能試験 150サイクル法

【試験条件】

耐風荷重　4,557N/㎡

基準風速 46m/s、平均屋根高さ18ｍ、屋根勾配4.5/10

屋根の部位棟端部　荷重回数 150サイクル

試験該当地域　沖縄県

※ 基準風速は建設省告示第1454号に地域毎で規定し、
　風圧力の算定は建設省告示第1458号に規定されている構造計算式を使用して算定する。

【試験結果】

耐風荷重　4,557 N/㎡

150サイクル

異常なし／適合

愛知県産業技術センター三河窯業試験場で実施した耐風性能試験の動画をご覧いただけます。

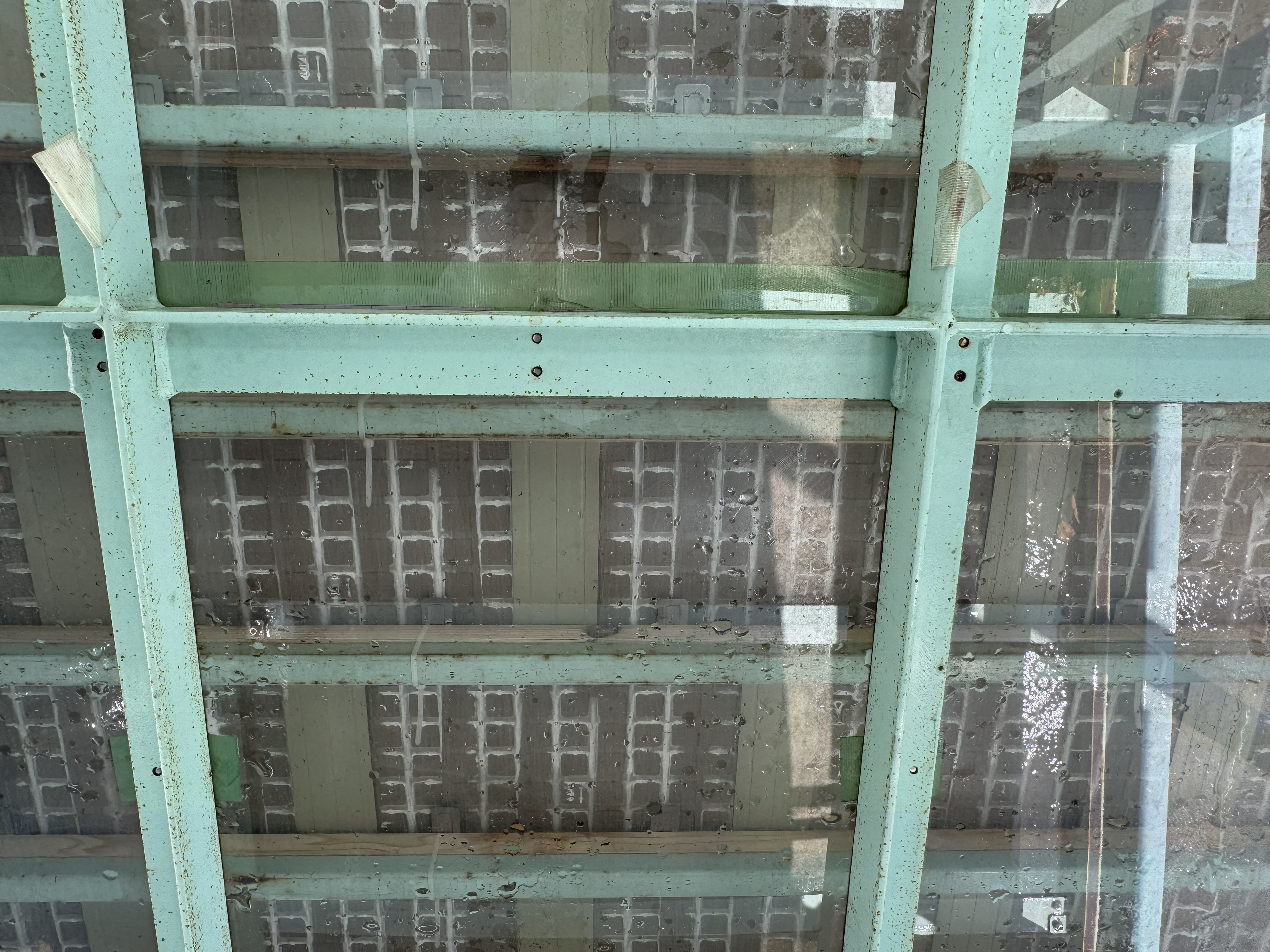

02防水性能

試験体：タイルーフ（一般部）

試験機関：愛知県産業技術センター三河窯業試験場

試験方法：送風散水試験

【試験条件】

風速　３１m/s

時間当たり降雨量　６０㎜/h

勾配　２寸

時間　１８分

試験想定地域　沖縄県（20年間再現期待値）

【試験結果】

強雨浸水量　17.4 ml/㎡・min

水密区分　SⅡ－２

※ 区分判定基準　100 ml/㎡・min以下

愛知県産業技術センター三河窯業試験場で実施した防水性能試験の動画をご覧いただけます。

03耐荷重性能

試験体：タイルーフ

試験機関：愛知県産業技術センター三河窯業試験場

試験方法：曲げ破壊試験（耐荷重試験）

【試験条件】

JIS A 5208 粘土瓦の試験方法

合格判定基準　1,500N以上

サンプル数 N=3

【試験結果】

平均値1677Nで合格判定

全てのサンプルにおいて粘土瓦のJIS規格1,500Nを上回る結果。

屋根材としてJIS規格を上回る耐荷重性能を有している。

サンプル	曲げ破壊荷重
1	1,690 N
2	1,808 N
3	1,533 N
平均	1,677 N

曲げ破壊荷重試験結果

愛知県産業技術センター三河窯業試験場で実施した耐荷重性能試験の動画をご覧いただけます。

04不燃性能

タイルーフは、JIS A 5209に準じて製造する磁器質のタイル製品です。

製造工程において、約1,200℃の高温で焼成し、製造しています。

陶磁器質タイルは、建築基準法第2条第9号および国土交通省告示第1400号に定める不燃材料に該当します。

05耐凍害性能

試験体：タイルーフ

試験機関：一般財団法人全国タイル検査・技術協会

試験方法：耐凍害性試験

【試験条件】

JIS A 5209「セラミックタイル」耐凍害性に準拠

試験方法：JIS A 1509-9「セラミックタイル試験方法－第9部：耐凍害性試験方法」

凍結融解：100サイクル

合格判定基準　凍結融解100サイクル終了時、試料に損傷がないこと

サンプル数 N=5

【試験結果】

全ての試料において、凍結融解100サイクル終了時、試料に損傷なし
